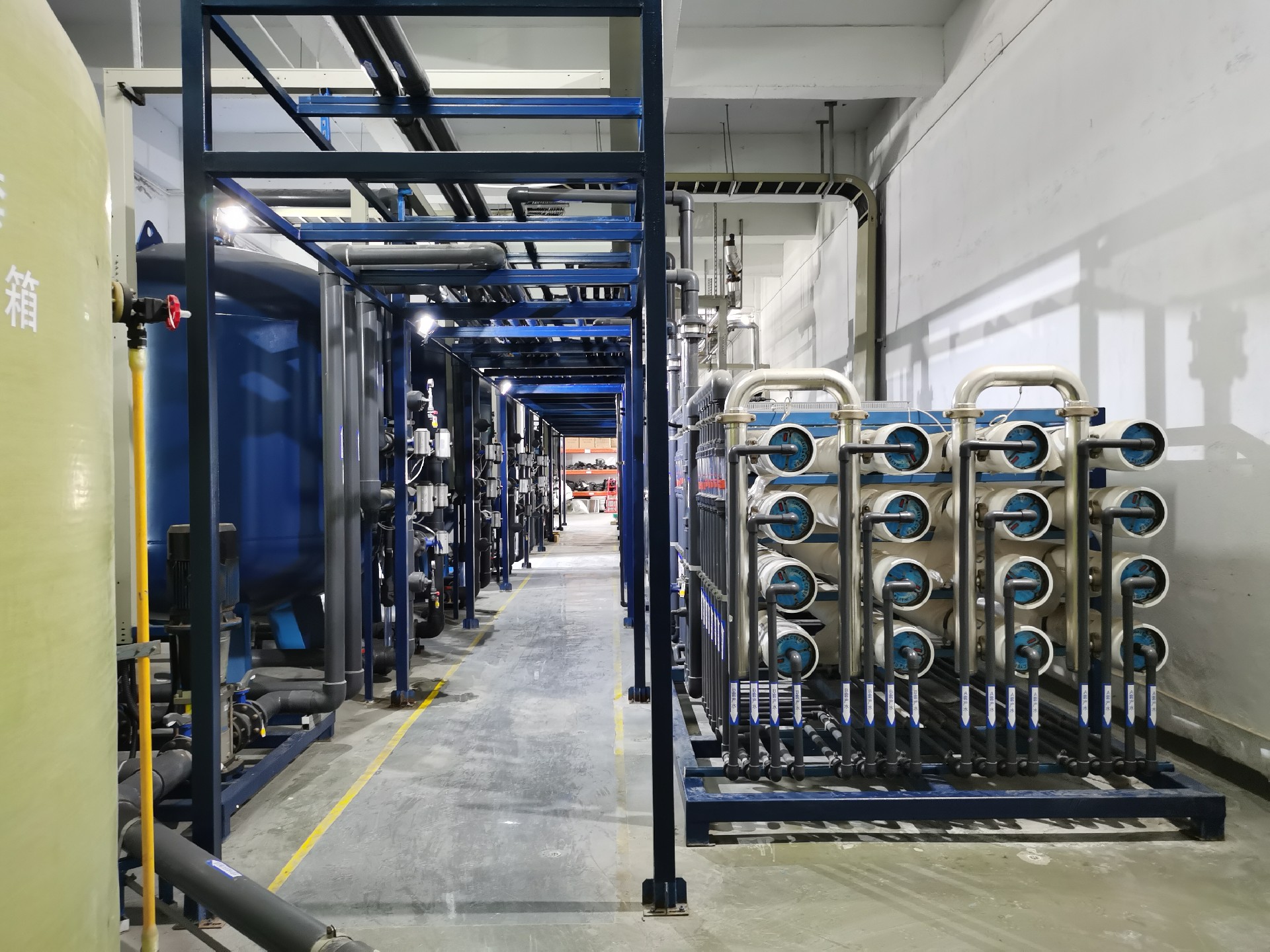

80T纯水系统

返回上一页



  在PCB生产中,湿法加工占了大部分工具,因此需要用大量的纯水,纯水质量的好坏,直接影响PCB的品质纯水在PCB生产中主要有以下用途:1、配制溶液。如电镀液包括孔化、镀铜、镀耐腐蚀性金属(Sn/Pb、Au、Pb等)及插头镀金,蚀刻液、去膜液、显影液。2、清洗用水。每一道工序都要用水来的清洗,水中颗粒物太多,会使镀层产生针孔或结瘤,颗粒又使贴膜造成缺陷使干膜粘附不实,以致显影或腐蚀后的修复率增加,,严重的会使线路断路或短路,PH值会使版面氧化,影响贴膜质量3、分析用水。用于PCB生产质量监控的,参照分析实验室用水的国际标准(ISO3696),用三级水比较合适。



  应用案例:PCB生产用纯水系统



  1、水质要求:



  a、电阻:≥5mΩ.cm



  b、PH值:6-9



  c、输送压力:3.0±0.5 kg/cm2(恒压变频)



  d、温度;23±2℃



  2、工艺流程一:



  原水箱→原水泵→多层过滤器→活性炭过滤器 →软化过滤器→软化水箱 →RO增压泵→1μm过滤器→一级高压泵→一级RO系统 →一级RO水箱→二级RO系统→纯水箱→EDI增压泵浦→UV灭菌器→0.2μm精密过滤器→EDI膜堆单元→纯水箱→恒压变频输送→用水点



  3、工艺流程二:



  原水箱→原水泵→多层过滤器→活性炭过滤器 →软化过滤器→软化水箱 →RO增压泵→1μm过滤器→RO高压泵→RO系统 →RO水箱→混床增压泵→混床→纯水箱→恒压变频输送→用水点
